| Modeling PAS10 通用模型材料 | 更新时间：2025.09.01 | 版本号：V1.0 |
¶ 材料介绍
¶ 总览
Modeling PAS10，中强中韧材料，价格便宜且具有快速打印和优秀的成型能力，可打印精细且结构复杂的模型，全哑光、颜色稳定性，外观表现优异；粘度适中、低气味，固化快，后处理方便快捷；具有适中的韧性，桌面跌落不易碎。
¶ 材料应用方向建议
1、对于表面层纹要求高的场景（效果为哑光无层纹）
2、微缩模型场景、多曲面、直面结构多的机甲件
3、外观原型验证场景，对尺寸、匹配精度要求高
¶ 性能指标
| UltraPrint-Modeling PAS10基础性能参数表 | |||
| 分类 | 项目 | 标准 | 数值 |
| 刚性 | 拉伸强度(MPa) | ASTM D638 | 44.5 |
| 拉伸模量(MPa) | ASTM D638 | 1780.3 | |
| 弯曲强度(MPa) | ASTM D790 | 78.6 | |
| 弯曲模量(MPa) | ASTM D790 | 1637.3 | |
| 韧性 | 断裂伸长率(%) | ASTM D638 | 16 |
| 缺口抗冲击（J/m） | ASTM D256 | 32 | |
| 断裂功（J/m²） | ISO 20795 | 3200 | |
| 耐热性 | 热变形温度（0.45Mpa）（℃） | ASTM D648 | 52 |
| 物质特性 | 硬度（Shore D） | ASTM D256 | 81.0 |
| 粘度（mPa·s） | ASTM D792 | 531 | |
| 吸水率（%） | ASTM D570 | 1.08 | |
| 老化测试 | 紫外老化200h（等效室内3年） | ASTM G154 | 通过测试 |
| 湿热老化测试 | GB/T 2423.3 | 通过测试 | |
注： 该性能是使用UltraCraft Cure固化箱，干固3min下获取。
¶ 设计指导
¶ 材料最小成型能力
| 成型能力 | ||
| 参数项 | 脉冲料盘 | 普通料盘 |
| 最小缝隙宽度（mm） | 0.30 | 0.25 |
| 单悬臂梁长度（mm） | 1.6 | 1.4 |
| 无支撑角度（°） | 20 | 25 |

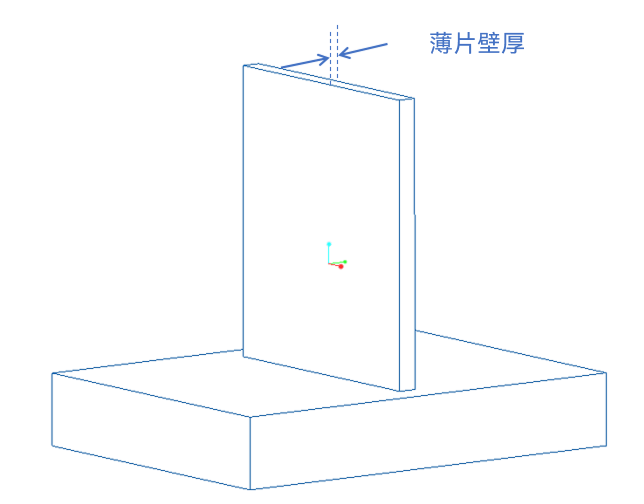

| 最薄壁厚(mm) | 0.18 | 0.2 |

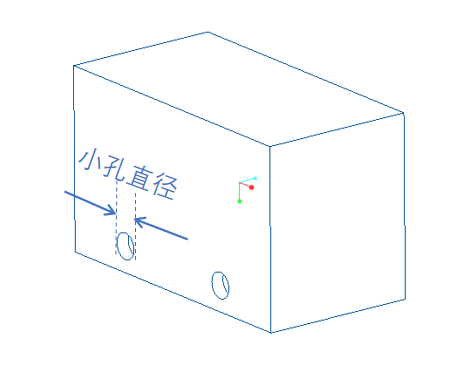

| 最小孔直径（mm） | 0.4 | 0.4 |
| 最小柱子直径（mm） | 0.4 | 0.4 |
注： 该表为材料最小细节成型能力，低于最小成型值会造成细节损失、成型失败。
¶ 建议设计值
常规料盘与脉冲料盘可稳定打印尺寸。

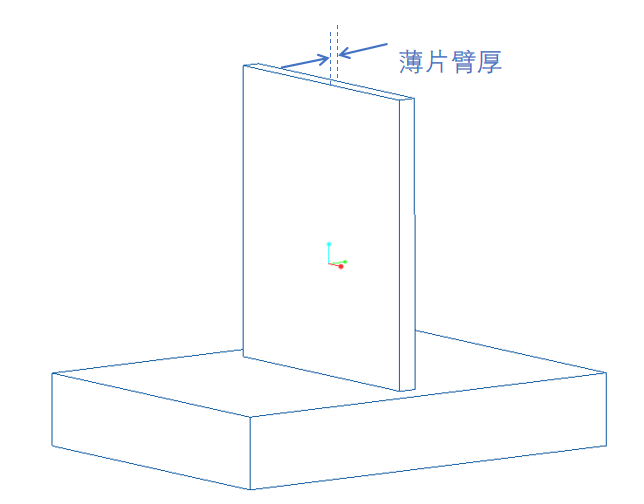

¶ 壁厚
|
|||||
| 推荐值 | |||||
| 薄壁区域大小(mm²） | 5*5 | 10*10 | 50*50 | 100*100 | 200*200 |
| 支撑型最薄壁厚（mm） | 0.4 | 0.5 | 1.0 | 2.5 | 3.0 |
| 非支撑型最薄壁厚（mm） | 0.4 | 0.5 | 1.2 | 2.5 | 3.0 |
| 典型场景： |
1.消费电子外壳尺寸、结构件； 2.手办薄壁尺寸； |
||||
| 黑格参数测试方法: |
1.铲件、清洗后，2小时内完成测试； 2.（从薄到厚）目测模型是否成型完整、无明显变形、无明显横断纹； 3.记录满足条件的最小值。 |
||||
¶ 孔
|
|||||
| 类型： | 直孔、弯孔、盲孔 | ||||
| 孔深(mm) | 2 | 10 | 30 | 40 | 50 |
| 最小直孔内径（mm） | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 |
| 最小弯孔内径（mm） | 0.4 | 0.8 | 0.9 | 1.0 | 1.2 |
| 最小盲孔内径（mm） | 0.4 | 0.6 | 0.6 | 0.6 | 0.7 |
| 典型场景： |
1.耳机导引口、充电口； 2.小型管、人物细节； 3.工业装配； |
||||
| 黑格参数测试方法: |
1.清洗干净孔洞（可能需要洗吹3-5次）； 2.直孔：对准光源，通过孔的一端观察是否有亮光，记录满足条件的最小值； 3.盲孔：用铁丝戳孔洞，观察是否能戳到最底部，记录满足条件的最小值； 4.弯孔：需借助气枪或注射器给孔的一端吹气，观察是否能通气，记录满足条件的最小值。 |
||||

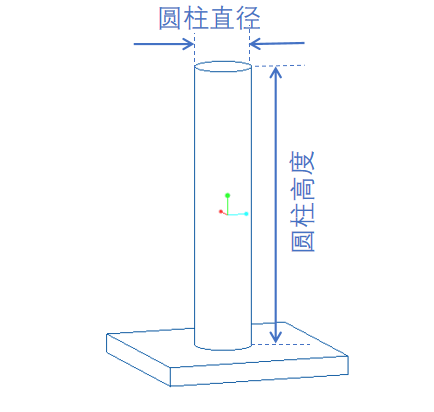

¶ 柱
|
|||||
| 类型: | 支撑型柱子与非支撑型柱子 | ||||
| 高度(mm) | 7 | 10 | 20 | 40 | 50 |
| 支撑型最小柱子直径（mm） | 0.5 | 0.6 | 0.7 | 0.9 | 1.2 |
| 非支撑型最小柱子直径（mm） | 0.5 | 0.6 | 0.8 | 1.0 | 1.4 |
| 典型场景： |
1.定位销、装配位； 2.模型细节、管道、手指； 3.梳子、针管类细长结构模型； |
||||
| 黑格参数测试方法: |
1.铲件、清洗、固化后，2小时内完成测试； 2.目测模型（也可取下来观察）是否成型完整、无明显变形、无明显横断纹； 3.记录满足条件的最小值。 |
||||

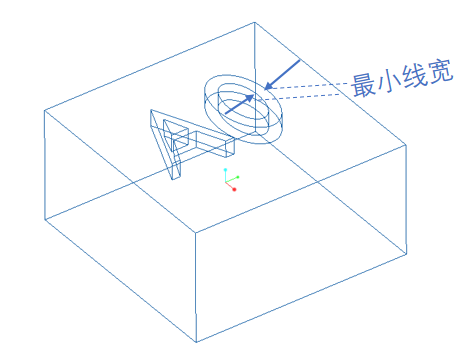

¶ 最小凹凸细节线宽
|
|||||
| 类型: | 凹细节与凸细节 | ||||
| 深度(mm) | 0.4 | ||||
| 最小凹细节宽度（mm） | 0.24 | ||||
| 最小凸细节宽度（mm） | 0.12 | ||||
| 典型场景： |
1.打标字体； 2.模型上纹理结构； |
||||
| 黑格参数测试方法: |
1.铲件、清洗、固化后，进行测试； 2.目测细节是否成型完整清晰、无明显缺损； 3.记录满足条件的最小值。 |
||||
¶ 最小排液孔
|
|||
| 类型: | 任意一个空心结构的排液孔 | ||
| 添加排液孔的区域大小（mm²） | 10*10 | 20*20 | 30*30 |
| 最小排液孔直径(mm) | 0.8 | 1.0 | 2 |
| 典型场景： | 1.镂空排液口； | ||
| 黑格参数测试方法: |
1.铲件、清洗过程中（洗吹5次后），进行测试； 2.目测排液孔内是否能清洗干净，无树脂漏出，表面无明显横断纹； 3.记录满足条件的最小值。 备注：只需要测粘度为200、1000、3000mPa·s的材料。 |
||

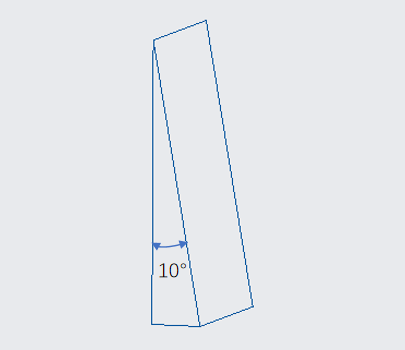

¶ 最小锐角
|
|||||
| 类型: | 不同壁厚的尖锐结构 | ||||
| 壁厚（mm） | 1 | 2 | 3 | 4 | 5 |
| 最小锐角（°） | 15 | 15 | 15 | 15 | 15 |
| 典型场景： | 1.尖角结构 | ||||
| 黑格参数测试方法: |
1.铲件、清洗后，2小时内完成测试； 2.目测模型（尖端部位）是否成型完整、无明显变形、无明显横断纹； 3.记录满足条件的最小值。 |
||||

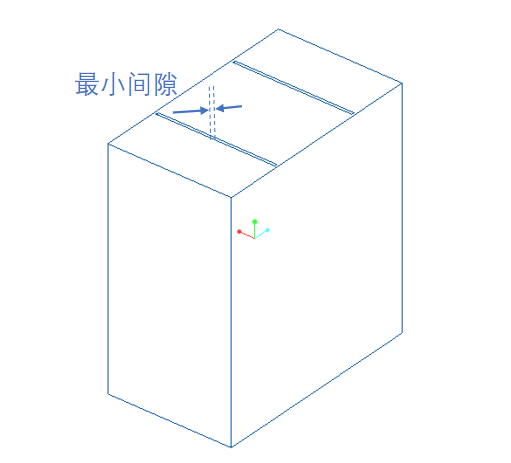

¶ 最小模型间距
|
|||||
| 类型: | 曲面缝隙与平面缝隙 | ||||
| 曲面深度/高度(mm) | 5 | 10 | 15 | / | / |
| 最小缝隙宽度（mm） | 0.25 | 0.35 | 0.35 | / | / |
| 平面深度/高度(mm) | 5 | 10 | 20 | 30 | 50 |
| 最小缝隙宽度（mm） | 0.25 | 0.3 | 0.3 | 0.3 | 0.3 |
| 典型场景： |
1.一体结构模型（齿轮、微缩建筑） 2.表面细节、纹理结构 |
||||
| 黑格参数测试方法: |
1.铲件、清洗后，2小时内完成测试； 2.目测模型（装配体）是否能完整分离； 3.记录满足条件的最小值。 |
||||
¶ 建议装配间隙
|
装配间隙
|
|||||
| 类型： | 合适、紧配、偏松 | ||||
| 图例 | 形状 | 紧配（mm） | 合适（mm） | 偏松（mm） | |
|
方 | ＜0 | 0-0.01 | ＞0.01 | |
|
圆 | ≤-0.03 | -0.02 | ＞0 | |
|
球形 | ＜0.01 | 0.01 | ＞0.02 | |
|
多边形 | ＜-0.03 | -0.02 | ＞0 | |
|
C形 | ＜-0.03 | -0.02 | ＞0 | |
| 黑格参数测试方法: |
1. 铲件、清洗、固化后，再进行测试； 2. 从板件上取下同规格的孔柱装配件； 3. 由松到紧，分别试配（可能存在人员主观差异）； 4. 按照松、合适、紧的装配效果，记录实际测试值。 |
||||
¶ 建议活动间隙
| 间隙： | 效果 | 附图 | PAS10 |
|
活动结构 最小间隙 |

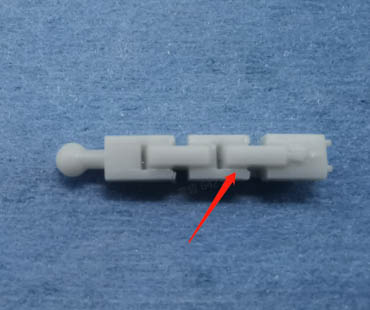

粘连 |
|
≤0.25mm |

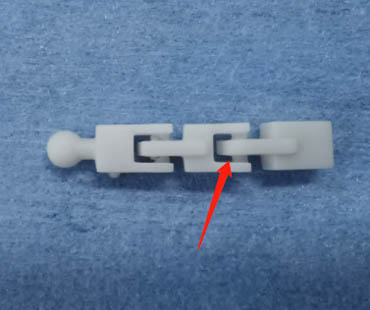

| 不粘连 |
|
＞0.25mm |

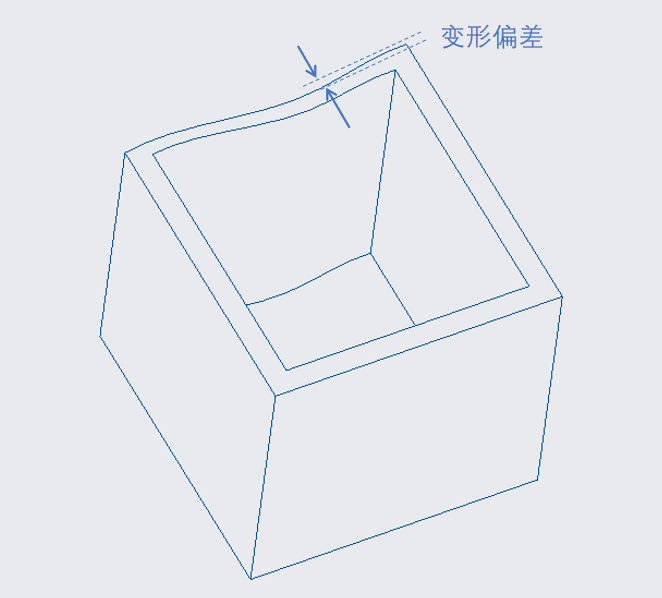

¶ 尺寸公差参考
|
成型尺寸及公差 |
|
||||
| 类型: | 任意结构 | ||||
| 成型尺寸中的最大值（mm） | 20 | 50 | 100 | ||
| 公差(mm) | ±0.05 | ±0.08 | ±0.18 | ||
| 黑格参数测试方法: |
1.不考虑薄壁及特殊结构情况； 2.打印、清洗、固化后，2H之内测量； 3.脉冲与常规料盘打印参数一致； |
||||
¶ 工艺参数
¶ 支撑参数
| 支撑参数（普通料盘） | ||
| 支撑结构 | 参数项 | 默认参数 |
| 支撑主体 | 抬升高度(mm) | 5 |
| 支撑主干直径(mm) | 0.75 | |
| 支撑临界角(°) | 40 | |
| 支撑密度 | 支撑锚点间距(mm) | 2 |
| 边界锚点间距(mm) | 2 | |
| 连接体 | 尖部直径(mm) | 0.3 |
| 长度(mm) | 1.5 | |
| 接触点 | 形状 | 球体 |
| 直径(mm) | 0.44 | |
| 嵌入深度(mm) | 0.22 | |
注：该支撑参数是基于BPS前处理加支撑的，如果使用预支撑，避免打印失败，则需要加粗10%以上。
| 支撑参数（脉冲剥离料盘） | |||
| 支撑结构 | 参数项 | 默认参数 | 最小参数 |
| 支撑主体 | 抬升高度(mm) | 5 | 4 |
| 支撑主干直径(mm) | 0.70 | 0.65 | |
| 支撑临界角(°) | 40 | 35 | |
| 支撑密度 | 支撑锚点间距(mm) | 2 | 2.5 |
| 边界锚点间距(mm) | 2 | 2.5 | |
| 连接体 | 尖部直径(mm) | 0.28 | 0.25 |
| 长度(mm) | 1.5 | 1.5 | |
| 接触点 | 形状 | 球体 | 球体 |
| 直径(mm) | 0.38 | 0.35 | |
| 嵌入深度(mm) | 0.19 | 0.18 | |
注：基于普通料盘的支撑参数已经比较细，使用脉冲剥离料盘打印可以小幅降低剥离力并提高打印成功率。脉冲剥离料盘默认参数相比普通料盘支撑点大小减少20%。支撑参数不建议小于最小参数，会有较大成型风险。
¶ 预支撑参数（不推荐）
| Chitubox（普通料盘） | ||
| 支撑结构 | 参数项 | 默认参数 |
| 基础设置 | Z抬升高度(mm) | 5 |
| 底筏形状 | 十字网格 | |
| 底板厚度（mm） | 1.0 | |
| 支撑临界角(°) | 45 | |
| 支撑密度 | 支撑锚点间距(mm) | 2.0 |
| 连接体 | 尖部直径(mm) | 0.36 |
| 长度(mm) | 1.5 | |
| 支撑主干直径(mm) | 1.0 | |
| 接触点 | 形状 | 球体 |
| 直径(mm) | 0.6 | |
| 嵌入深度(mm) | 0.35 | |
| Voxeldance Tango（普通料盘） | ||
| 支撑结构 | 参数项 | 默认参数 |
| 基础设置 | Z抬升高度(mm) | 5 |
| 底筏形状 | 凸包底板 | |
| 底板厚度(mm) | 1.0 | |
| 支撑临界角(°) | 45 | |
| 支撑密度 | 支撑锚点间距(mm) | 2.0 |
| 连接体 | 尖部直径(mm) | 0.36 |
| 长度(mm) | 1.5 | |
| 支撑主干直径(mm) | 1.0 | |
| 接触点 | 形状 | 球体 |
| 直径(mm) | 0.6 | |
| 嵌入深度(mm) | 0.35 | |
注：第三方支撑无法享受黑格支撑独立打印策略，无法保证打印成功率，建议使用更加保守的参数进行打印测试。
¶ 清洗参数
| 材料名称 | 清洗设备 | 清洗参数 | 清洗剂 | 时间 |
| PAS10快速原型树脂 | UltraCraft wash震荡清洗 | 转速180r/min | 95%酒精 | 粗洗2min+精洗2min |
| 超声清洗 | 功率 240Kw | 95%酒精 | 粗洗1min+精洗2min |
注1：粗洗是指用使用过的酒精（3版次清洗以上）将模型表面大部分残留树脂进行去除。精洗是指使用较新的酒精（3版次清洗以下）将模型细节处清洗干净。
注2：完成精洗后，建议使用压缩气体将模型表面残留的酒精吹干，或者使用烘箱50℃/10min烘干树脂。避免酒精过度浸泡，避免影响材料性能及尺寸变形。材料浸泡酒精总时间不易超过10min。
¶ 后固化参数
| 材料名称 | 固化模式 | 是否加热 | 固化介质 | 固化参数 |
| PAS10快速原型树脂 | 快速固化 | 否 | 空气 | 室温5min |
注1：使用UltraCraft Cure进行固化。建议使用软件将任务下发到固化及上进行固化，软件下发的固化工艺包有更加精细的程序控制，获取最佳材料性能和精度表现。
¶ 操作流程
¶ Blueprint Studio模型处理

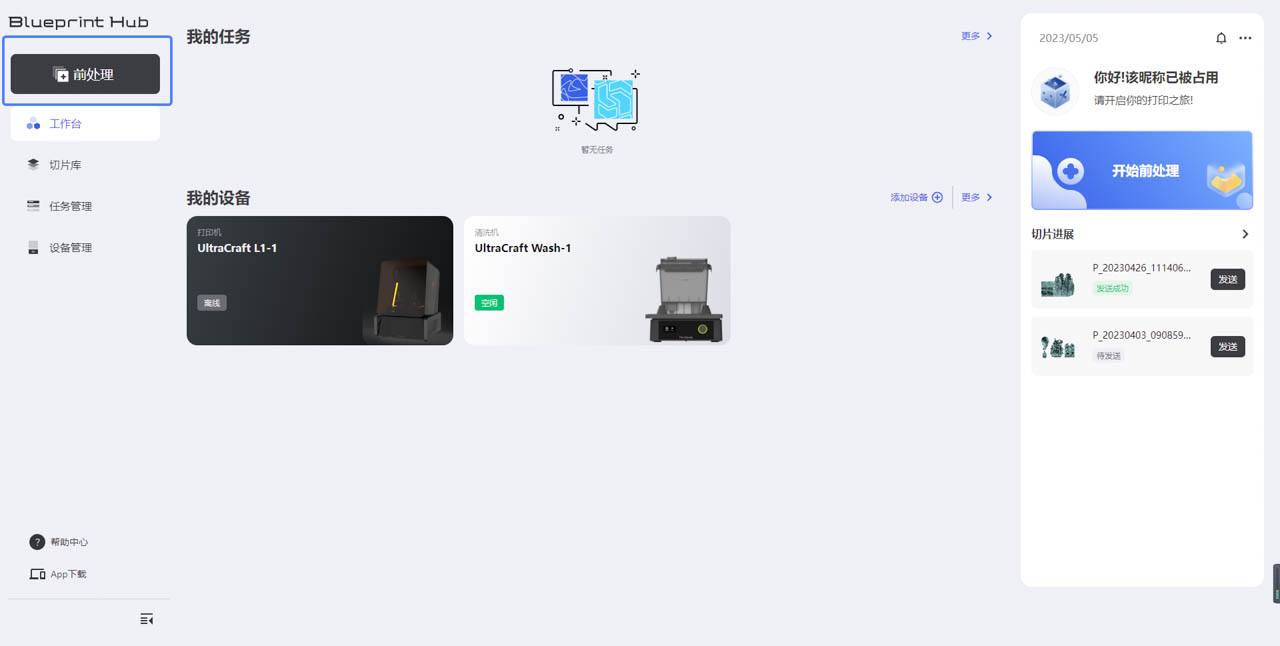

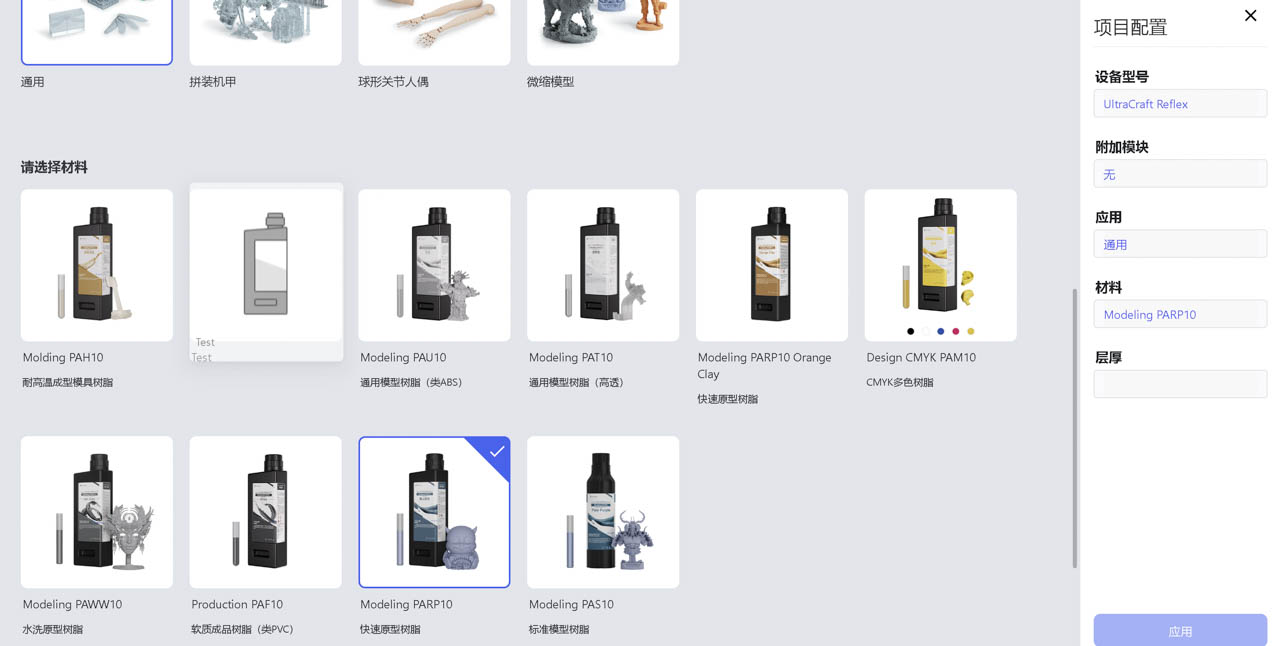

| 步骤1：选择前处理 | 步骤2：选择Modeling PAS10材料 |
 |
 |

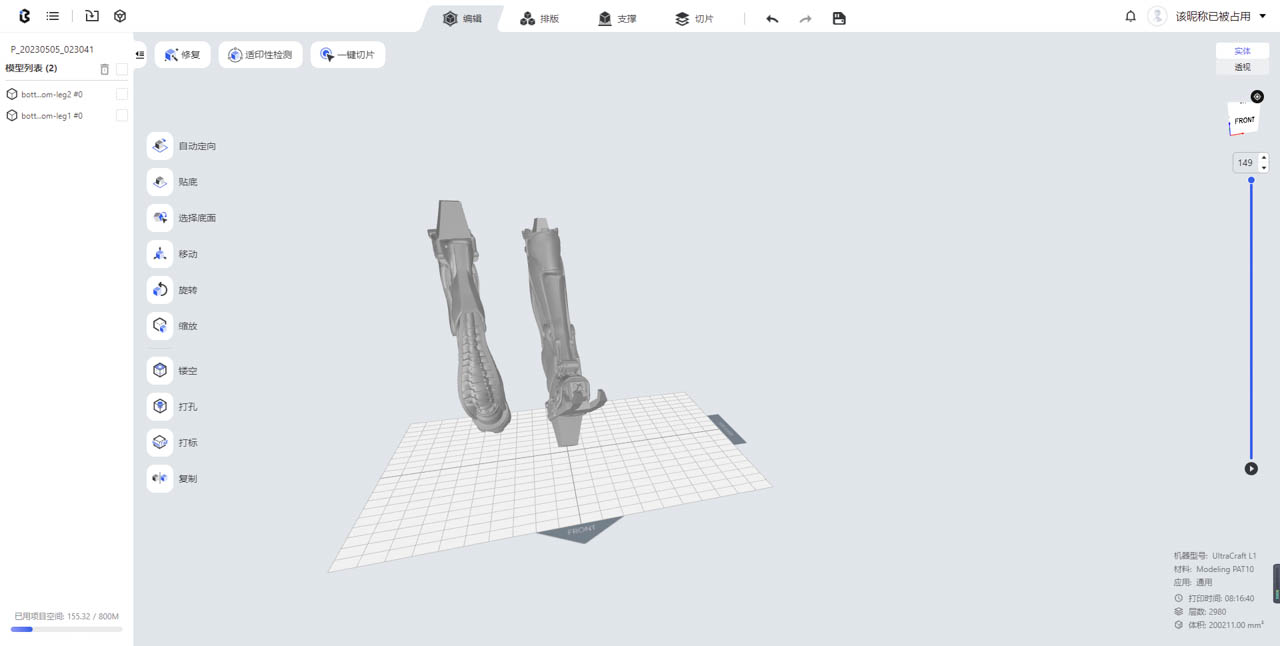

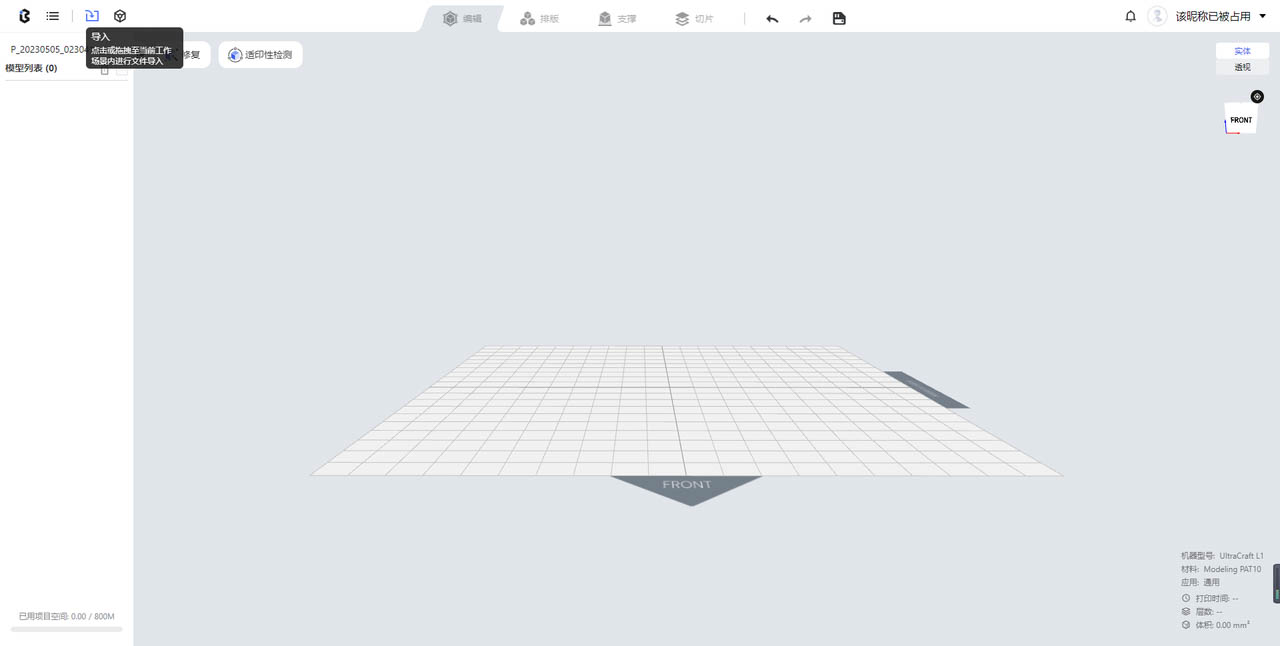

| 步骤3：点击导入按钮或者拖动模型到软件 | 步骤4：使用编辑工具完成模型的旋转、缩放、镂空、打孔、打标、复制等操作 |
 |
 |

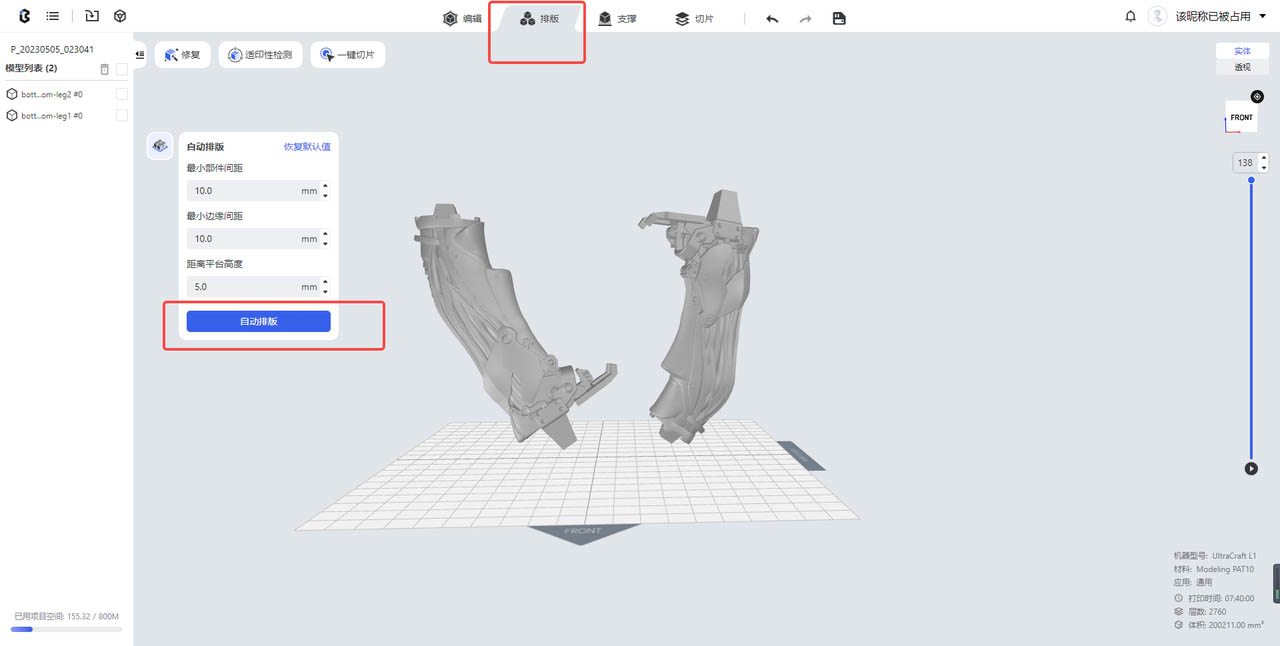

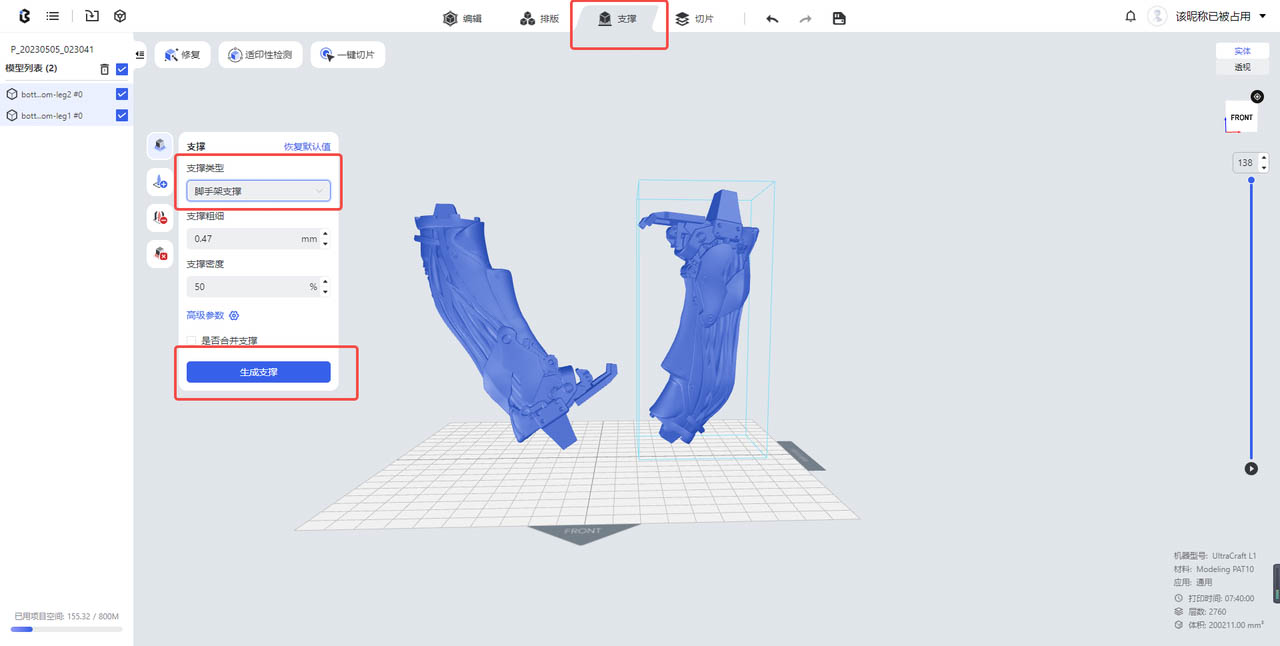

| 步骤5：选择自动排版零件 | 步骤6：默认选择脚手架支撑，完成支撑的添加 |
 |
 |

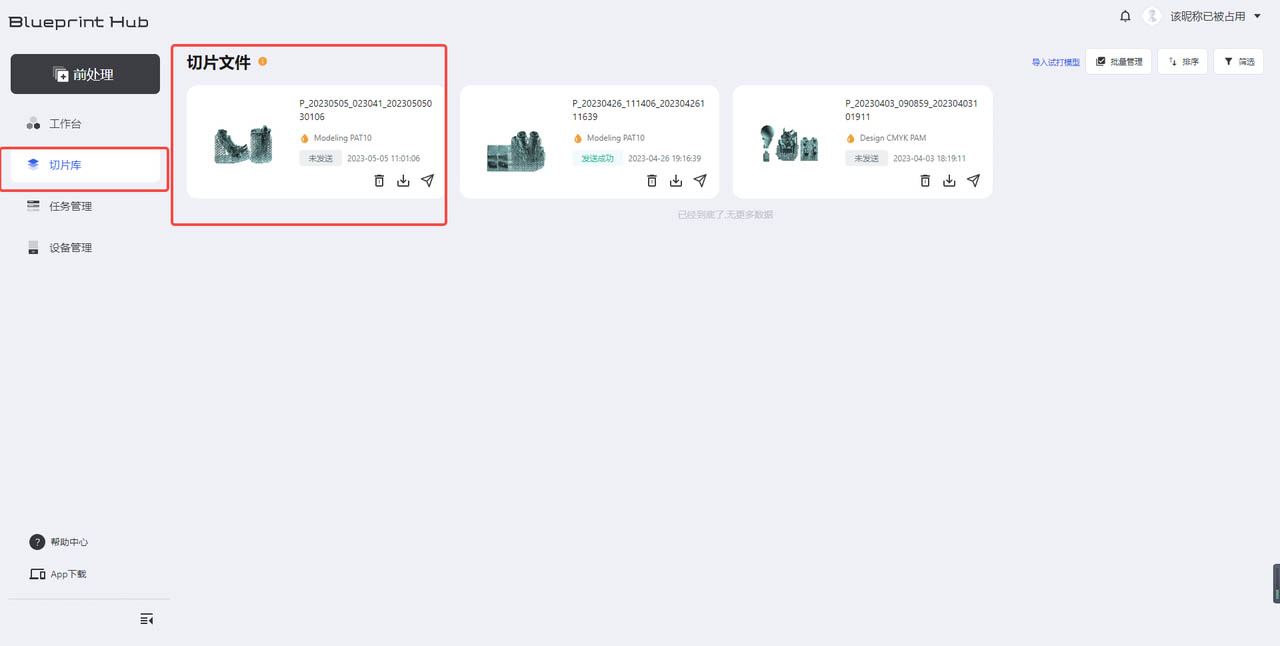

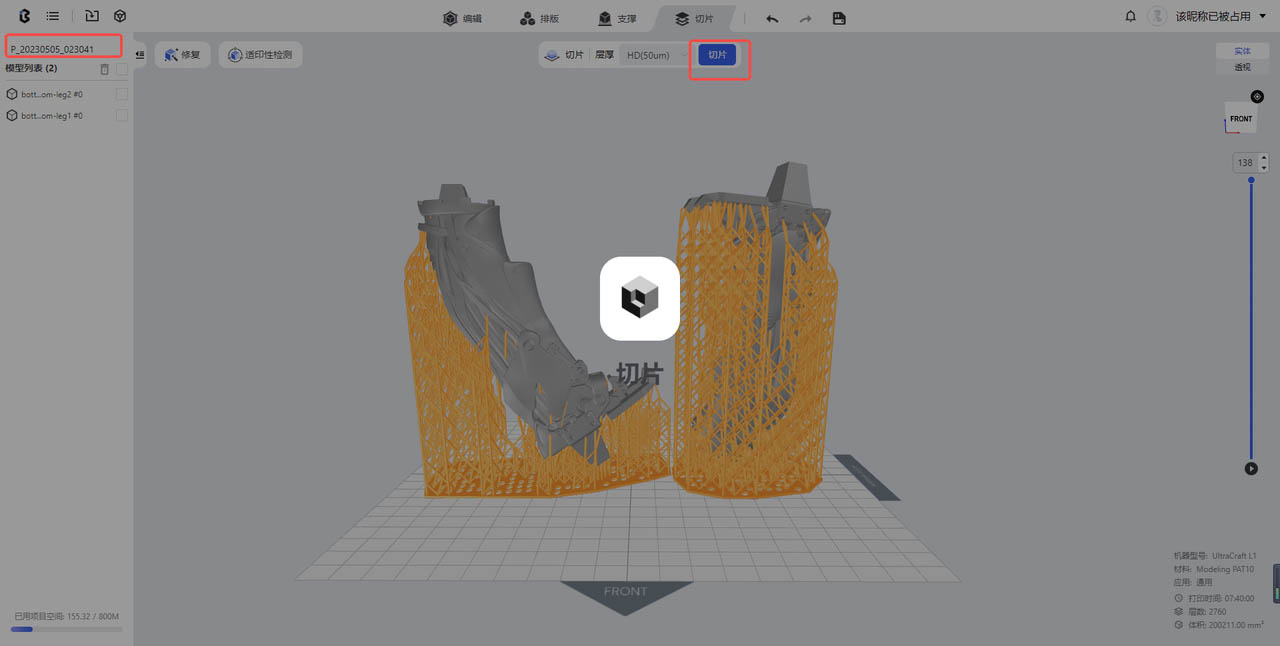

| 步骤7：选择切片板块进行切片，如需可在左边更改文件名称 | 步骤8：完成切片后，可在切片库进行切片查看及下发工作 |
 |
 |
¶ 打印及后处理

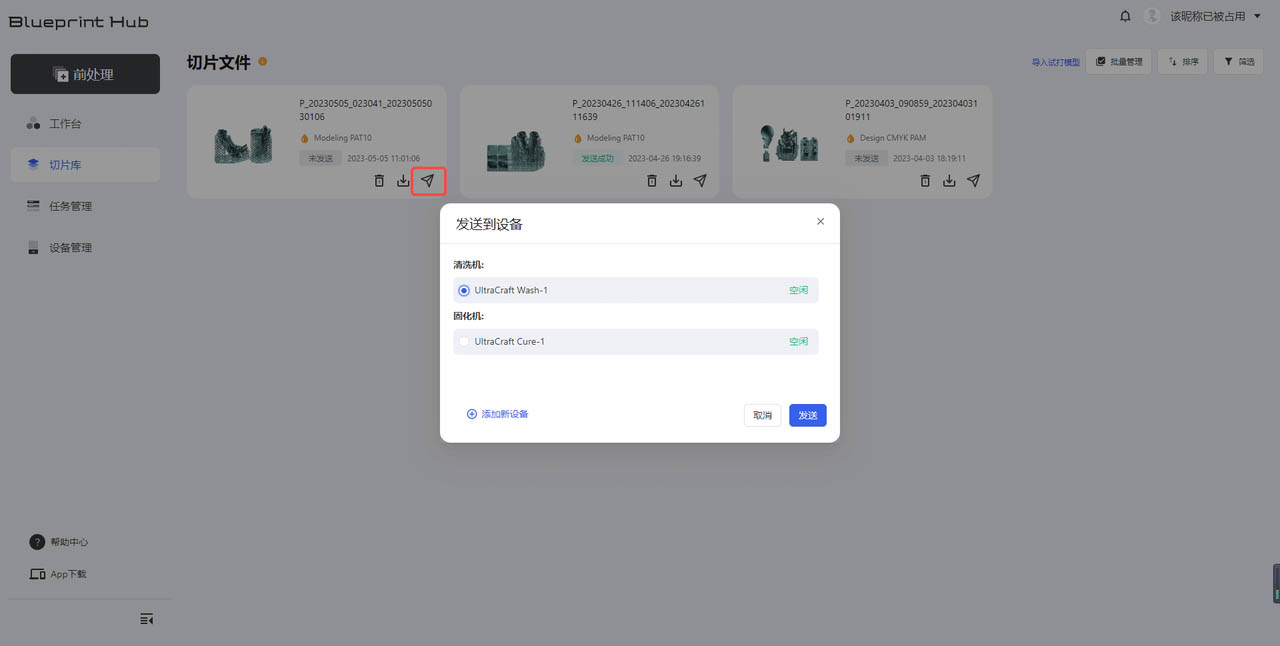

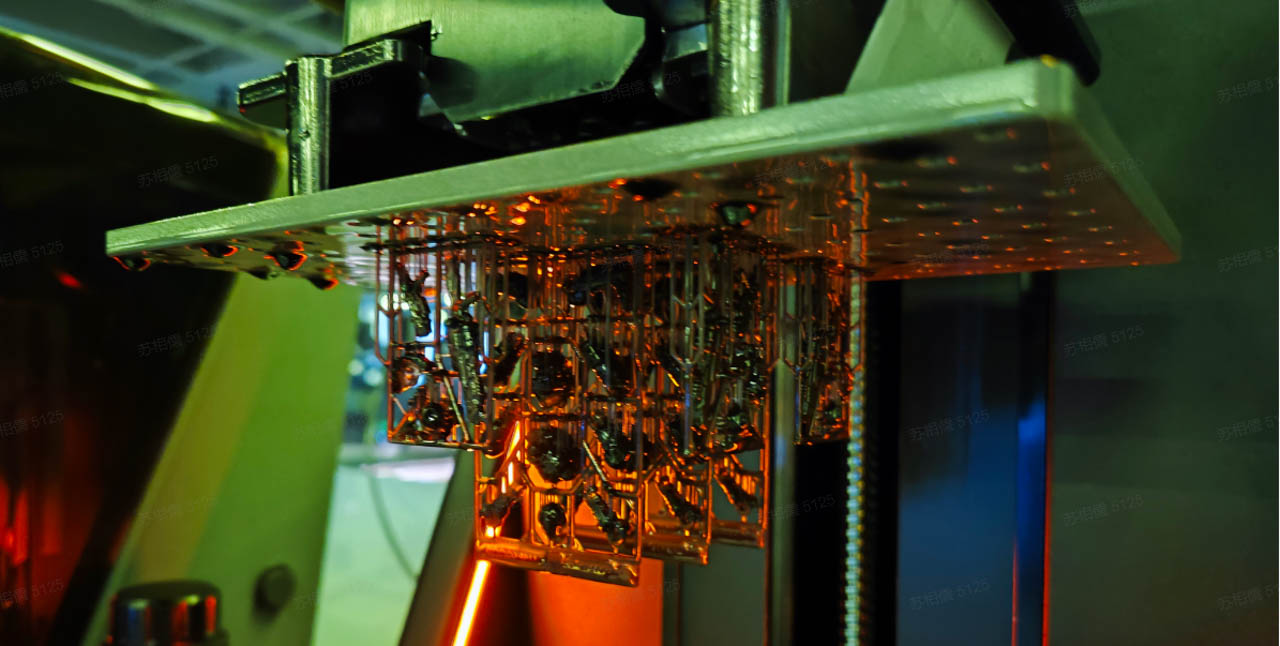

| 步骤1：切片可以通过云平台下发或者U盘下载导入打印机进行打印。 | 步骤2：打印 |
 |
 |

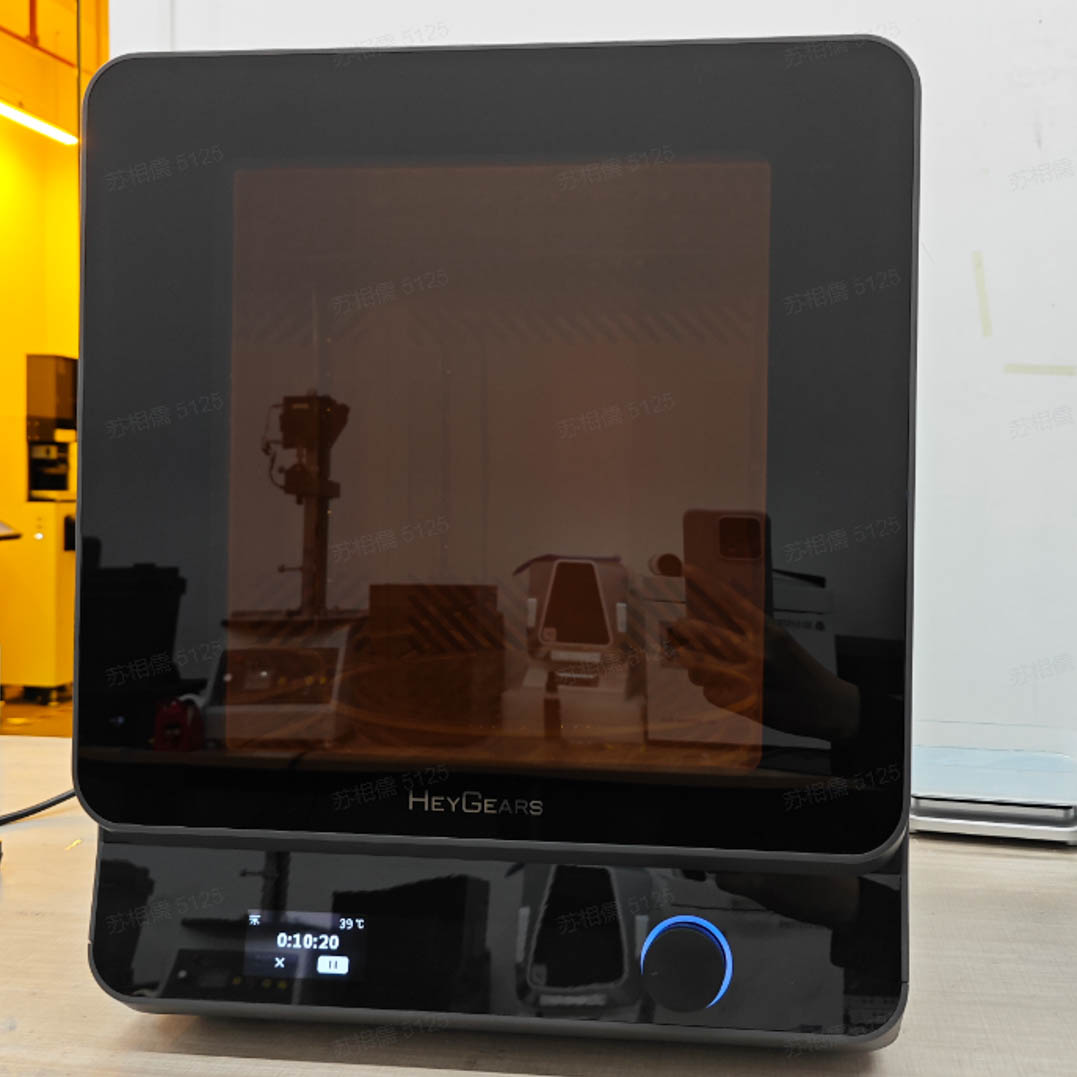

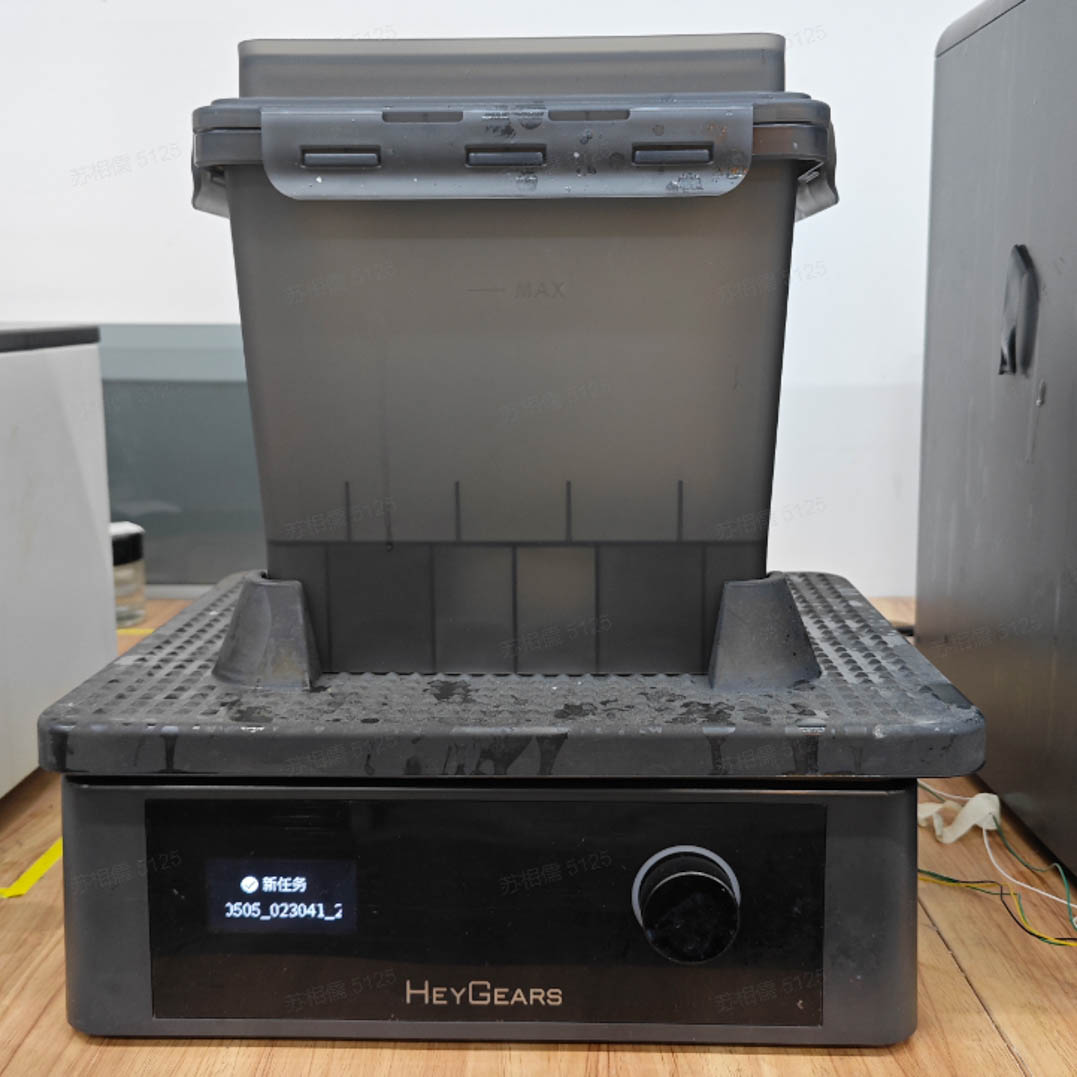

| 步骤3：清洗，清洗参数可以通过云平台任务下发或手动输入 | 步骤4：后固化，固化参数可以通过软件任务下发或手动输入 |
 |
 |
¶ 成品工艺
¶ 去支撑
1.大部分模型可徒手去掉支撑（抓住模型左右旋转即可）；
 |
 |

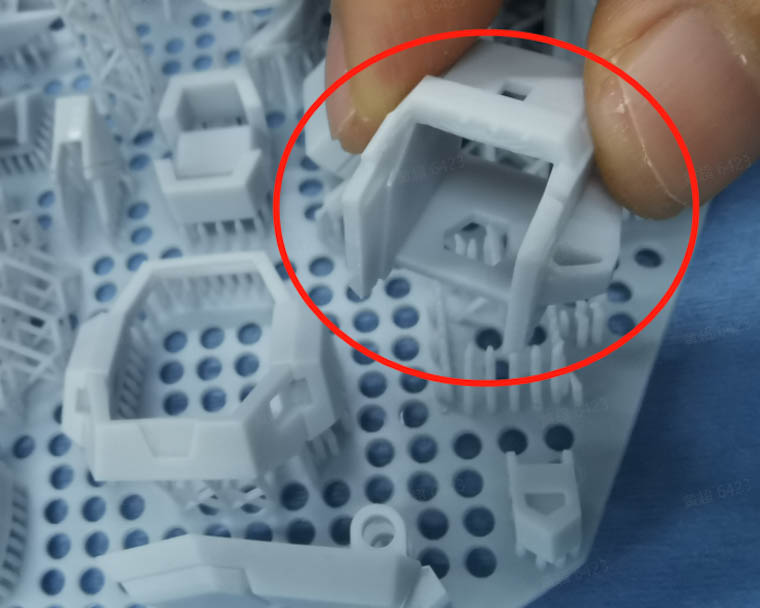

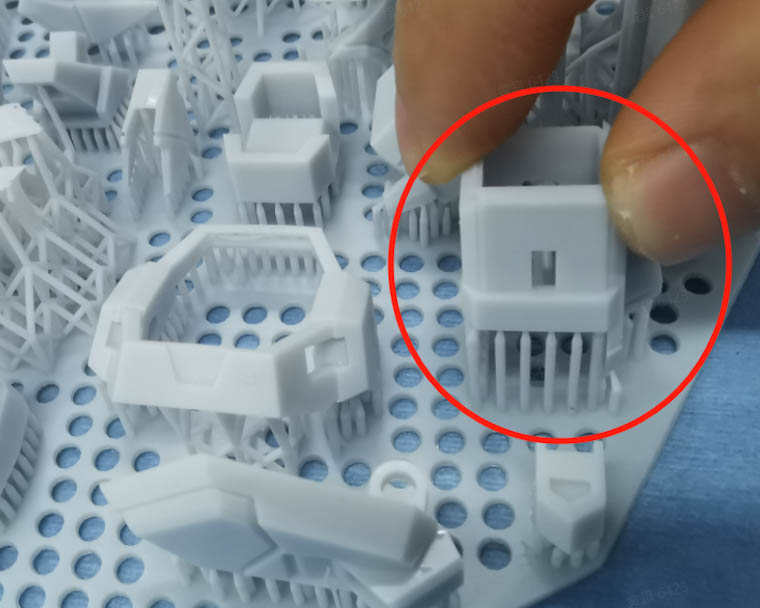

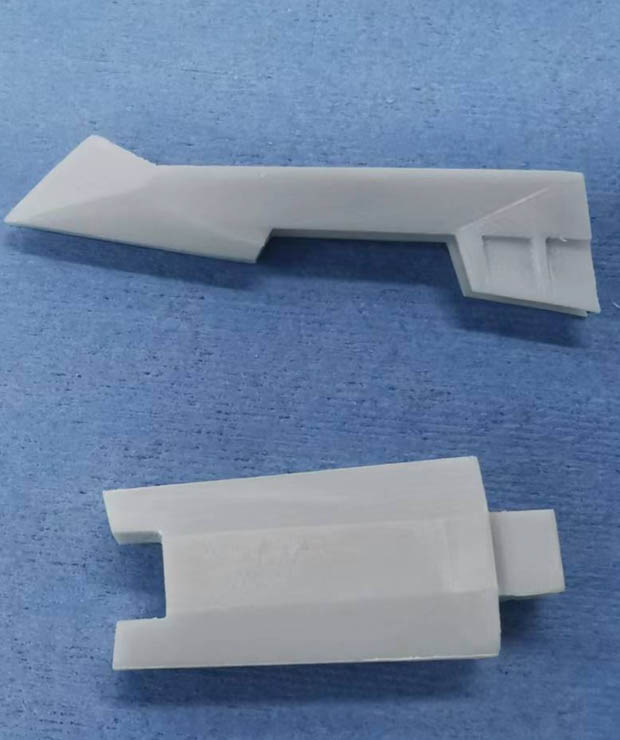

| 徒手去支撑 | 徒手去支撑效果 |

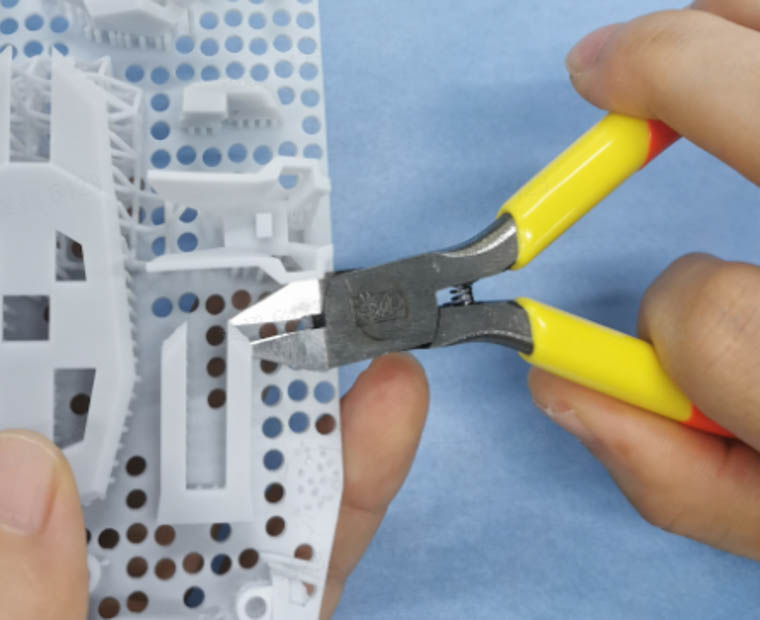

2.少部分薄壁模型或带薄壁结构的模型，建议借助工具去除（水口钳或笔刀）。
 |
 |

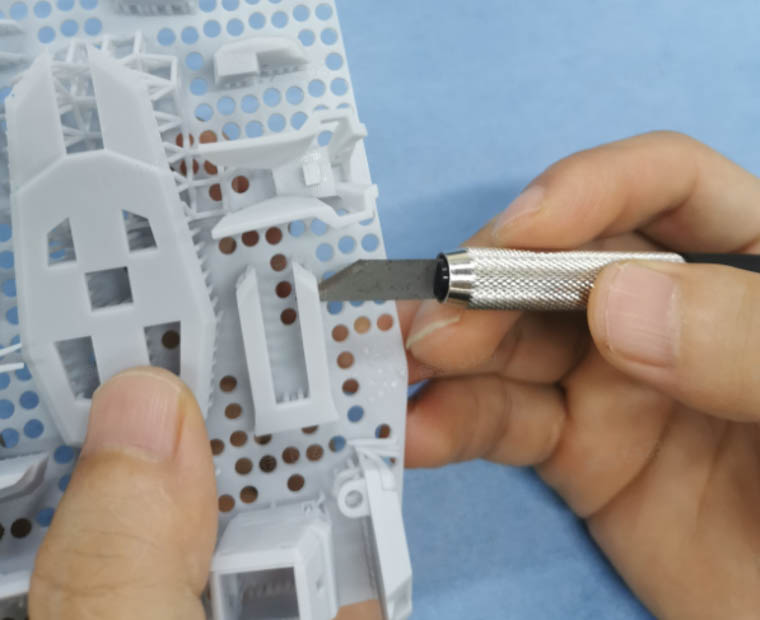

| 水口钳去除薄壁模型支撑 | 雕刻刀去除薄壁模型支撑 |
¶ 打磨及喷涂

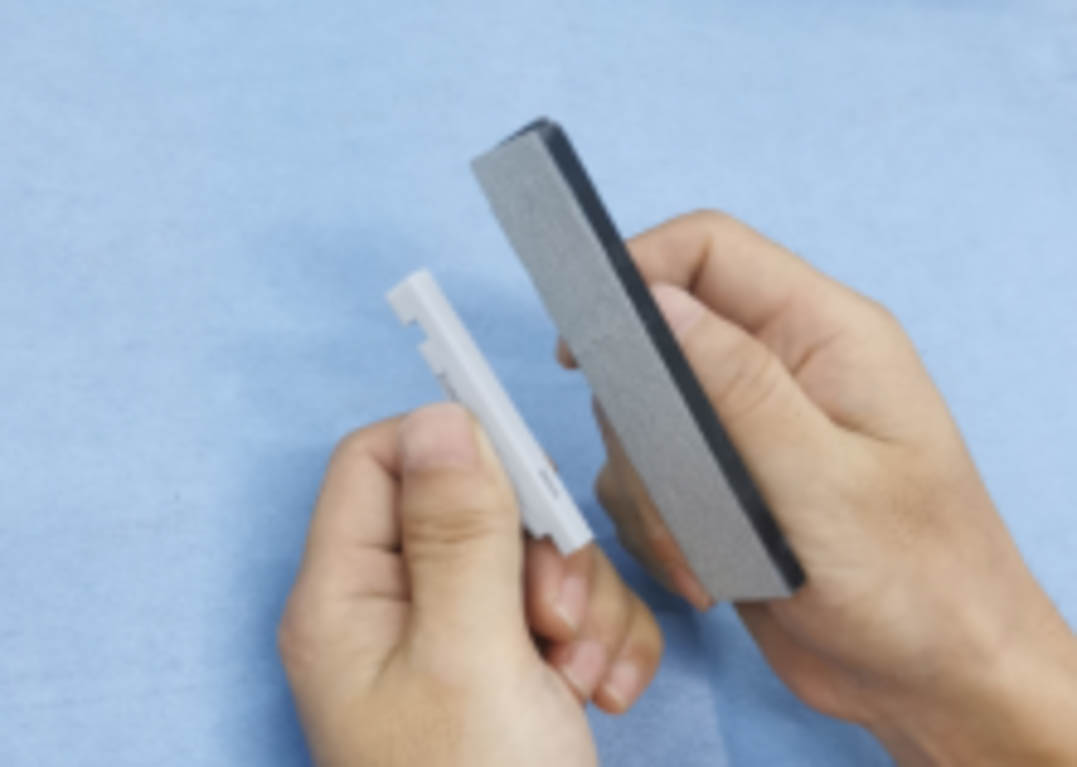

1.手工打磨
大部分模型可直接用300-400目打磨工具打磨，再依次600目、1000目打磨，需要喷涂的模型，建议打磨至1000目。少部分薄壁模型或带薄壁结构的模型，建议从较高目数如500-600目打磨工具进行打磨（可降低薄壁打磨损坏风险）；
手工打磨
2，零件清理（可选）
可以先用水清洁零件，以去除打磨粉末。然后使用IPA或95%酒精搭配超细纤维布擦拭零件表面，以去除残留的粉末。
3.喷涂涂层
在喷涂之前，应该将零件干燥，否则涂层质量会下降。喷涂环境应该无尘。一些UV涂层可能会使3D打印零件变脆。建议在使用之前进行样品测试。
 |
 |

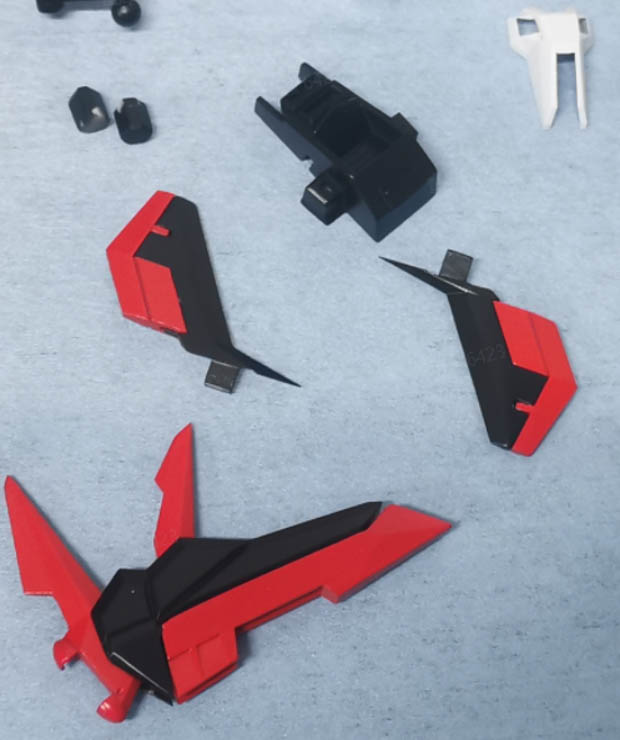

| 部件打磨后 | 喷涂后效果 |
¶ 注意事项
¶ 注意事项、警示及提示性内容
-
请确保在加工过程中使用个人防护装备（防护手套和眼镜）。
-
在材料固化后，请避免直接接触液体材料和部件。以免刺激到眼睛或皮肤（可能会致敏）。
-
若沾到眼睛，需马上用清水冲洗干净，并联系医生。
-
若接触皮肤，需马上用清水冲洗并用清洁皂清洗干净。
-
本产品需经专业人员培训后，才能使用。
-
每次使用后，务必马上盖好瓶盖，并保持容器密封。
-
使用前请注意树脂摇匀，料盘内树脂打印前建议进行搅拌，色粉应无明显沉淀。
-
树脂倒出料盘后需避光处理，如3天不打印树脂需过滤后倒回树脂瓶。树脂倒出后避免在料盘中放置超过7天，以免树脂吸水变质导致打印失败。
¶ 储存、运输条件
-
产品应储存在环境温度为15℃～28℃，无腐蚀气体,通风良好、避免高温、潮湿、阳光直晒的室内。
-
产品应在温度为0℃～45℃的环境下运输，运输时应防止重压、阳光直晒和雨雪浸淋。
-
使用期限24个月
¶ 废弃处理
建议参考MSDS以获取确切信息。液体树脂避免直接排放到环境中，请在阳光下完全固化成固体后按当地规定进行处理。
