清洗后打印件出现破损或断裂
¶ 原因分析及解决方案
¶ 未带支撑固化
清洗前拆掉了支撑，部分零件未固化，比较脆弱，清洗过程中不小心碰到了打印件，导致破碎
¶ 建议整版或带保护壳清洗
推荐将零件组合整版清洗，或者使用带保护壳结构进行带支撑清洗，清洗后再拆支撑。

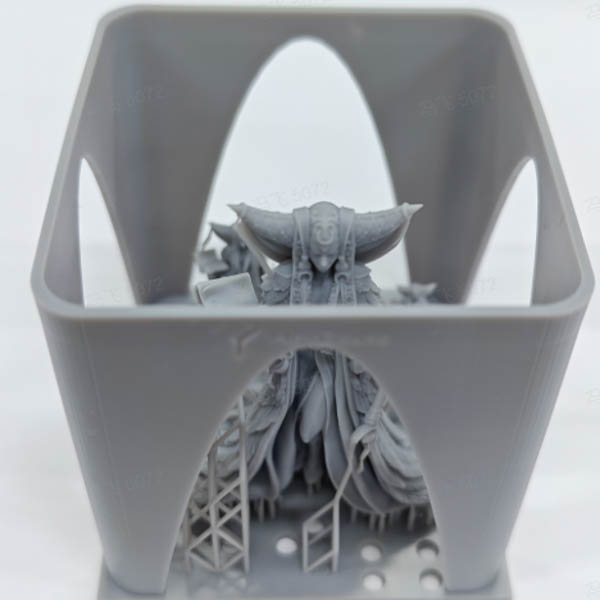

保护壳结构示范
 |
 |
¶ 放置时用力过大
在放置打印件或者拿起打印件时用力过大导致打印件破碎
¶ 建议轻拿轻放
打印件未固化前整体比较脆弱，建议清洗过程中轻拿轻放。
¶ 清洗转速过大
由于清洗转速过大(超过材料预设的转速)，打印件与清洗盒或者打印件本身之间发生碰撞，导致打印件发生破损
¶ 按SOP规定转速清洗
建议根据SOP规定的转速进行清洗(带支撑清洗转速推荐160rad/min，不带支撑清洗转速推荐100rad/min)。
¶ 模型浸泡时间过长
打印件长时间浸泡在清洗溶剂内，导致部分零部件发生溶解破碎
¶ 避免长时间浸泡
建议根据SOP规定的清洗工艺进行清洗操作，切记不可将打印件长时间放置在清洗溶剂内浸泡，一般清洗时间不超过10min。
