模型在前处理进行镂空后打印失败（起皮、破损），原因是什么，怎么解决？
 |
 |
镂空打孔处理前后打印对比
可能原因①： 模型摆放出现倒杯口结构，导致模型内腔与模型外侧的液体树脂无法流通，在竖直方向上往复上下运动，产生真空抽拔对液体树脂引起波动，从而对模型局部内外表面形成起皮现象（如图1镂空未打孔前）。

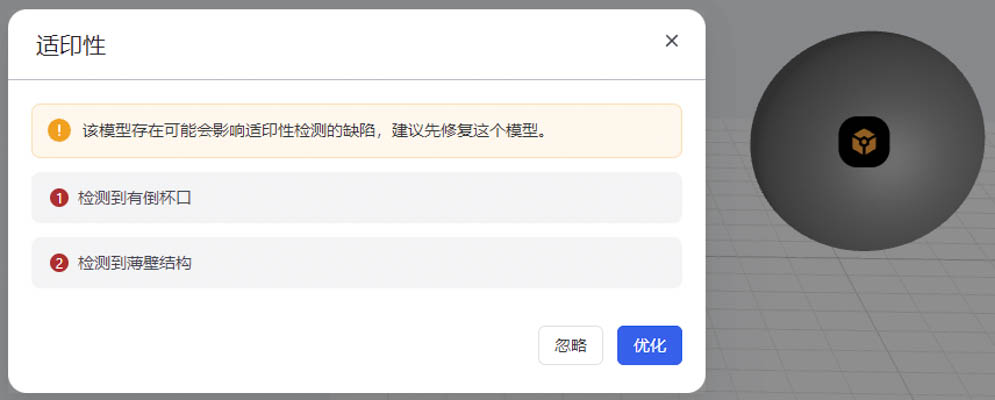

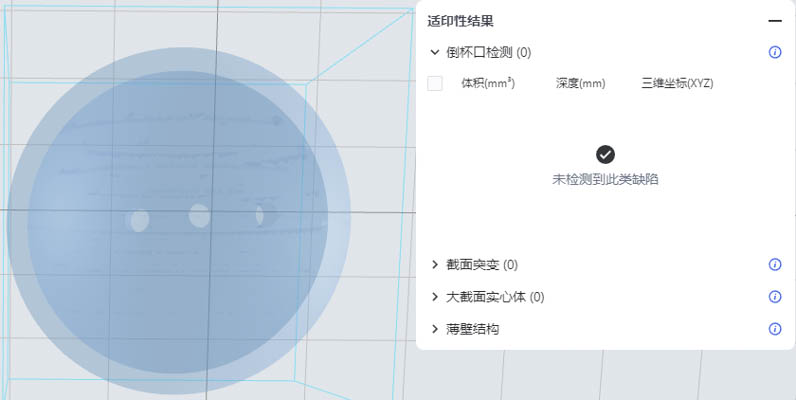

如何解决： 可在前处理软件中进行适印性检测，根据提示可通过以下方式解决：1)局部打孔；2)优化摆放；
 |
 |
可能原因②： 模型内部被填充树脂，无法排出。因为模型被镂空处理后未增加排液孔，导致在打印过程中液体树脂无法流出，被困在模型内部，无法排出。
如何解决： 建议在进行镂空处理后的模型同步增加排液孔，排液孔大小需要大于2.5mm，打孔位置一般选择在模型底部非重要的面，数量一般2个左右。

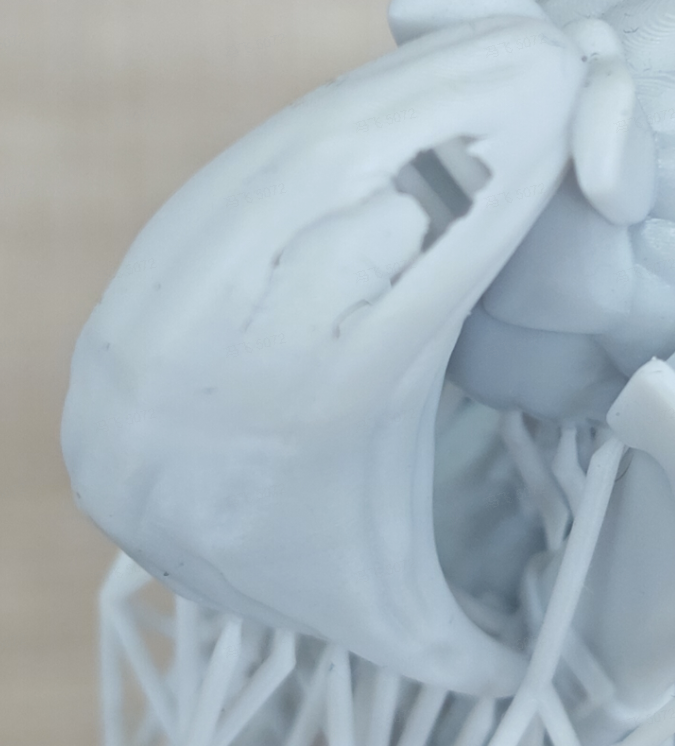

打印件出现局部开裂破损
| 可能原因①： 被镂空的模型壁厚太薄，当打印件遇到截面突变，倒杯口结构等情况时，造成剥离力过大，从而导致局部开裂破损。 如何解决： 建议镂空壁厚在2.5mm以上。 |
 |
